AI時代的PCB檢測 | 海康機器人8k/16k真彩色線陣相機全面革新

HIKROBOT

缺陷愈發“隱形”，標準卻越來越嚴苛?

8k/16k 真彩色12線線陣相機

專為 PCB AOI/AVI 打造

XoFlink協議，多相機協同穩又快

高精度 +高感光，微米級檢測

真彩色+自研ISP

圖像色彩真實還原

分時頻閃，多類缺陷一次檢出

面對更多層數、更密線路、更復雜工藝

精度·色彩·效率·傳輸全面進化

PCB行業智能化檢測，由此不同

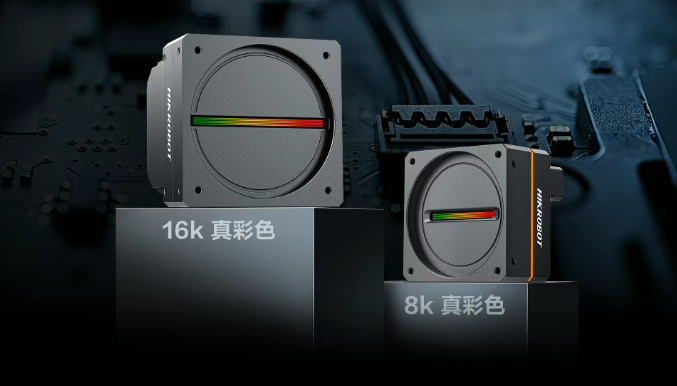

海康機器人8k/16k真彩色線陣相機.png

高精度+高感光

微米級缺陷無處藏

無論是細小線路開路、短路

還是微小缺口，都能清晰捕捉

真正做到“高速不失真’

8K相機

10微米檢測精度

支持40kHz @4TDI高行頻模式

16K相機

5微米檢測精度

支持40kHz @4TDI高行頻模式

型號	8k真彩色線陣相機	16k真彩色線陣相機
分辨率	8192 x12	16384 x12
像元尺寸	5 μm x5 μm
成像模式	1-Line/2-TDI/4-TDI
最大行頻	40 kHz@各成像模式
傳輸模式	1Link	1Link/2Link
增益	1.0x、1.3x、2.0x、4.0x
功耗	14.4 W@24 VDC	23.8 W@24 VDC

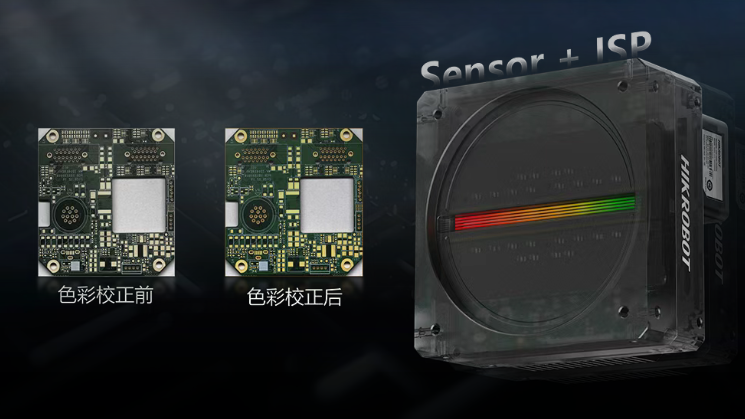

真彩色+自研ISP

圖像色彩真實還原

PCB AVI對色彩還原極度敏感

焊盤氧化、阻焊變色、鍍層色差…….

細微色彩異常，即是品質隱患

真彩色Sensor融合自研ISP算法

從源頭保障圖像色彩精準還原缺陷一眼可見

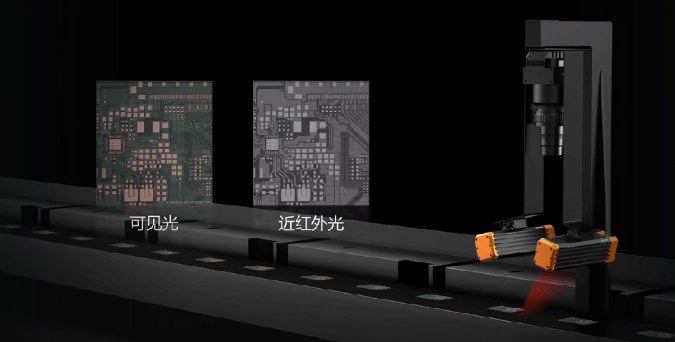

分時頻閃

多類缺陷一次檢出

短路、斷線、漏鍍、毛刺等缺陷

往往需要不同的光源角度與波長進行檢測

傳統多工位/多臺相機方案成本高、效率低

新相機支持分時頻閃

可在同一工位配合多組光源分時觸發成像

一次性捕捉各類缺陷，實現降本增效

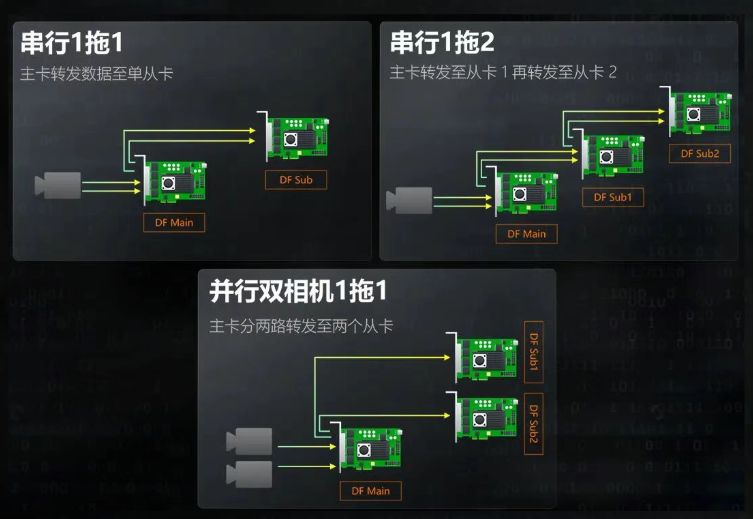

XoFlink協議

多相機協同穩又快

為滿足超高精度、大尺寸PCB檢測的

多相機協同工作需求

新款相機搭載XoFlink自研協議

支持靈活拓?fù)浣Y(jié)構

確保數據同步、傳輸與處理的高效穩定

AI浪潮下的PCB行業機遇與挑戰并至

更多層數、更密線路、更復雜工藝-檢測必須更強

讓檢測，跟上創新的速度

8K/16K真彩色線陣相機

精度·色彩·效率·傳輸全面進化
